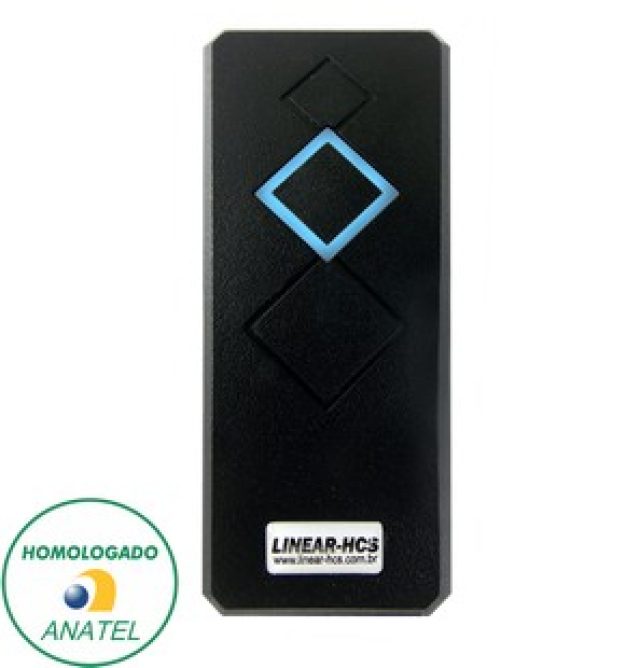

LEITOR RFID LN-101 (EM 125KHZ) – PRETO – Linear
• Alertas sonoros (buzzer);
• Funciona interligado ao Receptor CTW-4 sem interfaces adicionais, para uso com os Receptores CT 2009 ou CT-2, é necessário o uso de um Conversor Wiegand/Serial CW-1 Linear-HCS;
• Alertas visuais (led frontal);
• Resistente a respingos d’agua;
• Suporte de fixação (incluso);
• Alimentação 12VDC (fonte não inclusa);
1 – CARACTERÍSTICAS:
– Comunicação por protocolo Wiegand 26 ou 34 bits (selecionável);
– Funciona interligado ao Receptor CTW-4 sem interfaces adicionais, para uso com os
Receptores CT 2009 ou CT-2, é necessário o uso de um Conversor Wiegand/Serial CW-1
Linear-HCS;
– Sinalizações de status por led e buzzer;
– Resistente a respingos d’água (não deve ser instalado ao tempo);
– Consumo de alimentação 12VDC x 50mAh (deve ser alimentado pela saída 12V do
receptor ou em caso de fonte exclusiva, deve ter os terras unificados);
2 – RECOMENDAÇÕES IMPORTANTES
– Evite instalar o leitor em superfícies metálicas para não comprometer o ganho no alcance
durante a leitura dos dispositivos de proximidade;
– Nas aplicações com receptores CTW-4 onde as fontes de alimentação do receptor e do
leitor forem distintas, deve-se comunizar os terras das fontes de alimentação, ou seja,
interligar o terra da fonte do leitor com o terra da fonte do receptor. Se a aplicação for com o
Conversor Wiegand/Serial CW-1 e Receptores CT-2, CT 2009 ou multifunção, faça a
comunização dos terras entre as fontes de alimentação do conversor CW-1 e leitor LN-101;
– Evite passar o cabeamento dos equipamentos Linear-HCS pela mesma tubulação de
cercas elétricas, evite também a proximidade entre os equipamentos e cerca ou cabos da
mesma.
– Ao instalar o leitor para acionamento de fechaduras utilizar sempre os componentes
adicionais (diodo/capacitor) a fim de prevenir possíveis problemas com retorno de ruído
elétrico no desacionamento das fechaduras
